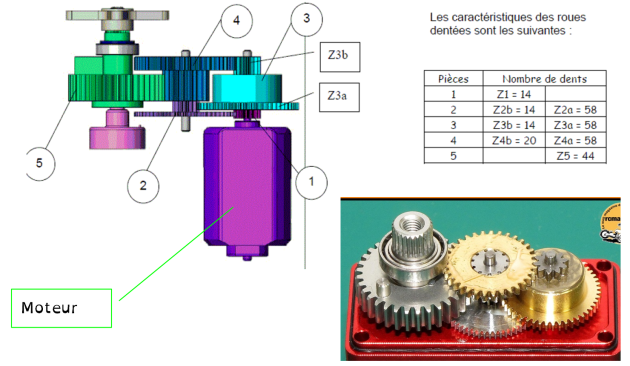

L'ensemble représenté ci-dessous est un servomoteur. Il permet d'orienter les roues d'un voiture miniature . Calculez la raison du train d'engrenage ci-dessous La roue d'entrée est la roue 1, la roue de sortie est la roue 5 .
La vidéo suivante présente l'intérieur du servomoteur ainsi que son fonctionnement.
A partir des éléments à votre disposition répondez aux questions ci-dessous:
Calculer la raison ou rapport de réduction de la chaîne cinématique.
Le débattement maximal de la roue est de 90°. Calculez l'angle que doit effectuer le moteur pour obtenir un tel débattement.
