Où les trouver ?
Ils seront utilisés dans les appareils ne nécessitant pas de variation de vitesse ou de puissance :
Entraînement tambour de lave linge à essorage fixe
Propulsion de l'eau dans les lave-vaisselle
Entraînement lame dans un robot mixeur.
Aspiration dans les hottes.
On peut toutefois les trouver dans les appareils à essorage variable de grosse capacité (+ de 6 kilos de linge), associés à une électronique spécifique.
Comment les reconnaître ?
Ils sont toujours accompagnés et raccordés à un ou deux condensateurs de démarrage.
Lorsqu'ils sont utilisés en montage avec variation de vitesse, ils sont pilotés par une électronique spécifique reconnaissable à ses gros radiateurs de dissipation de chaleur.
Dans le domaine tertiaire (non industriel) le moteur asynchrone monophasé, est très souvent utilisé (ils utilisent le réseau monophasé 230 V).
A puissance égale, il est plus volumineux qu'un moteur triphasé.

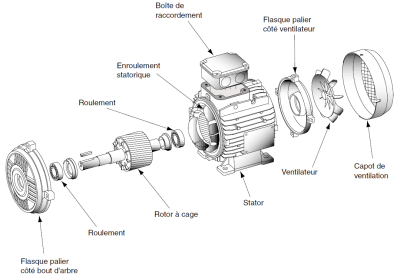

CONSTITUTION
Il est composé de deux parties :
Le stator qui comporte un nombre pair de pôles et ses bobinages sont raccordés sur le réseau d'alimentation.
Le rotor qui est le plus souvent constitué d'anneaux : cage d'écureuil.
PROPRIÉTÉS et UTILISATION
Il y a un décalage entre la vitesse de rotation de l'arbre et le champ magnétique (le rotor tourne moins vite et n'atteint jamais la vitesse de synchronisme).
C'est le plus couramment utilisé dans l'industrie (grosse capacité de charge),
ils sont moins chers et moins volumineux que les moteurs synchrones,
Ils sont plus simples à entretenir et très résistants (les bagues des électroaimants des moteurs synchrones sont difficiles à entretenir)
Les moteurs monophasés sont plutôt utilisés pour de plus petites charges (appareils électroménager),
Les moteurs triphasés sont plutôt utilisés en industrie (compresseurs, pompes, systèmes de convoyeurs, matériel de levage).
Voir la vidéo sur le moteur à Induction Triphasé.
La première partie concerne le domaine d'utilisation, la constitution, le principe de fonctionnement.
La deuxième partie concerne les branchements possibles.
Quelques illustrations pour mieux visualiser

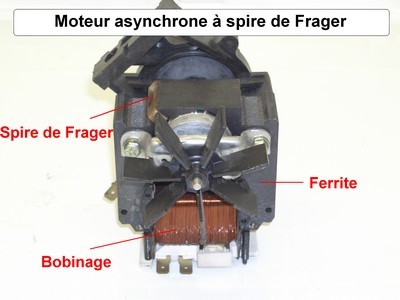

CAS PARTICULIER : MOTEUR à SPIRE de FRAGER⚓
PRINCIPE
Ce sont des moteurs utilisés dans le cas où on a besoin de faibles puissances.
Ils fonctionnent sur le même principe que les autres sauf pour le démarrage. En effet ils n'utilisent pas de condensateurs (diminution du coût et de l'encombrement).
Le démarrage est assuré par une petite bague en cuivre de démarrage (La spire de FRAGER, qui remplace le condensateur). A partir du flux magnétique principal la bague permet de créer un flux magnétique secondaire qui est décalé ou déphasé.
Cette technologie n'est utilisée que pour des moteurs ne nécessitant qu'un faible couple de démarrage
Domaines d'utilisation
On trouve ces organes couplés à des pompes de vidanges, ventilateurs de four, turbines, etc ... Ils sont relativement fiables et tombent en panne assez rarement.
ex : un moteur à spire de Frager monté sur un ventilateur tangentiel de four (Assure le refroidissement de l'enceinte du four).
