Définition : ÉLECTROVANNE
Complément : Fonction
La fonction technique d'une électrovanne peut s'énoncer comme suit :
Autoriser ou non le passage d'un fluide, d'une enceinte vers une autre enceinte et ce à partir d'une commande (signal) électrique.
Il existe deux types d'électrovannes :
tout ou rien: les électrovannes ne peuvent s'ouvrir qu'en entier ou pas du tout. L'état change suivant qu'elles sont alimentées électriquement ou non.
proportionnelles: qui peuvent être ouvertes avec plus ou moins d'amplitude en fonction du besoin.
Les électrovannes sont réalisées en divers matériaux :
Plastique
Bronze
Laiton
Acier inoxydable
Dans les appareils électro-domestiques on trouvera différents types d'électrovannes ayant des fonctions différentes en fonction de l'appareil (EV de vidange, EV de remplissage, EV de dégivrage, EV gaz ....)
COMMENT CA MARCHE ?⚓
Une électrovanne peut avoir plusieurs sorties ou voies. Chaque sortie va donc alimenter un circuit bien précis.
On peut avoir des électrovannes à quatre voies mais de plus en plus de machines sont équipées d'une électrovanne une voie (coût de production plus faible) et c'est une buse rotative qui distribue l'eau dans le bac approprié.
Dans un schéma une électrovanne sera symbolisée de la façon suivante.
Électrovanne fermée
Électrovanne ouverte

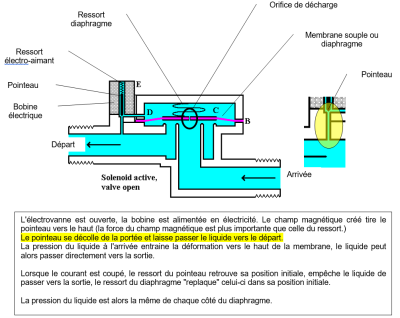

ÉLECTROVANNE de PASSAGE de L'EAU⚓
ÉLECTROVANNE DE DEGIVRAGE⚓
Il faut parfois enlever le givre qui peut se produire dans un appareil produisant du froid. Mais comment ?
Dans le cas d'un réfrigérateur seul, le dégivrage peut se faire de deux façons :
naturelle : on arrêtera le réfrigérateur pendant quelques heures et on le redémarrera une fois dégivré
électrique : une résistance électrique de faible puissance est placée derrière l'évaporateur.[*] Elle est commandée dès que la température est en dessous de 3,5°C quelque que soit le réglage du thermostat ou alors pendant une vingtaine de minutes toutes les 4 heures environ. La résistance de dégivrage est montée en série avec le compresseur, le dégivrage ne se fait que si le compresseur est alimenté.
Dans le cas d'un congélateur de tels dégivrages seraient trop longs et risquerait de nuire à la chaîne du froid.
En général les constructeur se sont orientés vers un dégivrage dit "gaz chaud". Mais , COMMENT CA MARCHE ?
L'électrovanne permettant la déviation des gaz en sortie du compresseur s'appelle une électrovanne de dégivrage.
ÉLECTROVANNE de REGENERATION⚓
FONCTION TECHNIQUE
Elle permet la mise en contact entre les résines et le pot à sel dans le but d'effectuer la régénération .
À chaque lavage, la vanne de régénération s'ouvre et laisse passer de l'eau qui transite par le bac à sel avant d'atteindre l'adoucisseur. L'apport de sel permet de régénérer les résines qui rempliront ainsi parfaitement leur tâche lors de la prochaine machine.
Complément : COMMENT CA MARCHE ?
En fait on peut dire que ce type d'électrovanne est une sorte de bouchon électrique.
Sur l'électrovanne ci-dessus le cône rouge (pointeau) -en caoutchouc- obstrue un trou qui empêche le passage de la saumure présente dans le pot à sel dans le bac qui contient les résines.
Elle comprend une bobine qui lorsqu’elle est alimentée en électricité crée un champ magnétique qui provoque le déplacement longitudinal du pointeau rouge.
Elle peut-être fixée à l'aide vis sur le corps de l'adoucisseur en plastique ou alors maintenue en position par un système d'encoche et verrouillage par quart de tour.
ÉLECTROVANNE de SÉCHAGE⚓
FONCTION TECHNIQUE
Dans les lave vaisselle classé A ou B le séchage par condensation, est accéléré en ajoutant de l'eau froide dans l'appareil, la vapeur crée par l'eau chaude se condensera donc plus vite.
C'est l'électrovanne dite de séchage qui alimentera en eau de la rampe de séchage.
Elle est généralement jumelée à l'électrovanne de remplissage et équipée d'un réducteur de pression pour limiter la quantité d'eau.

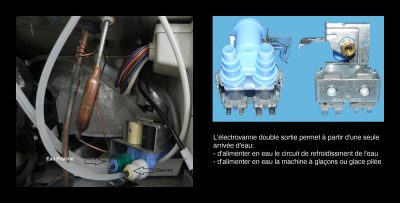

QUELQUES EXEMPLES⚓
