Pour répondre aux question ci-dessous vous devez télécharger le document réponse suivant et le compléter sur libre office
Étape 1
A l'aide du matériel fourni réaliser le montage suivant :
Question1 :
A l'aide du document ressources et des repères des composants ci-dessous, identifier sur le dessin les éléments constituants la maquette puis donner leur fonction.
Détecteur de mouvement / Module relais / Carte programmable Arduino UNO / Module Grove Base Shield / Capteur de lumière / Ampoule / Piles / Câble USB
SCENARIO 1⚓
Problématique : On souhaite allumer une lampe au passage d'une personne devant le détecteur de mouvement.
Question2 :
A partir de la problématique compléter la phrase suivante :
Répéter (SI .....................................................................alors................................................................................Sinon..............................................................................................)
Question 3 :
Compléter l'algorigramme ci-contre :
Etape 2

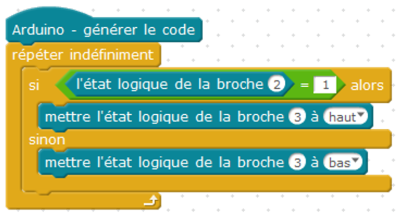

Ecrire le programme ci-dessous avec le logiciel Mblock
Etape 3

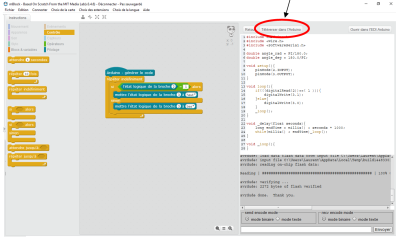

Téléverser le programme
