LES FONCTIONS⚓
DEFINITIONS⚓

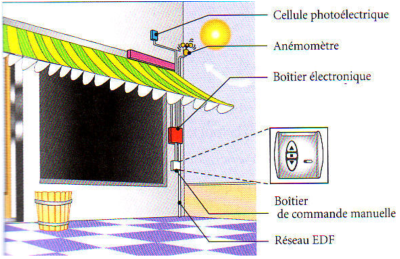

La société SOMFY commercialise un store électrique automatisé :
destiné à l'habitat domestique
qui doit protéger le store contre le vent, selon un seuil réglable
qui doit actionner le store automatiquement en fonction du soleil, selon un seuil réglable
qui actionner le store automatiquement en fonction de la pluie, selon un seuil réglable
qui doit autoriser une commande manuelle, par contact ou à distance, de la montée, de la descente, de l'arrêt.
qui doit permettre de visualiser l'état de l'automatisme, par des LED
qui doit permettre une connexion rapide et un entretien simplifié
qui doit s'adapter à l'environnement (Il peut recevoir des toiles de couleurs variées (esthétisme)).
FONCTIONS DE SERVICE⚓
C'est ce qu'on demande à un produit afin de répondre aux besoins d'un consommateur.
La (ou les) fonctions de service peuvent se décomposer en deux types de fonctions:
Les fonctions principales
Les fonctions contraintes
FONCTION PRINCIPALE⚓
C'est la fonction essentielle du produit.
C'est celle qui justifie la création du produit.
FP1: Créer ou supprimer de l'ombre
FP2: Empêcher la détérioration du store par le vent
FP3: Prendre en compte les consignes de l'opérateur
FP4: Informer l'utilisateur de l'état de fonctionnement
FONCTION CONTRAINTE⚓
C'est une fonction complémentaire particulière qui impose des limites aux fonctions principales.
Elles résultent :
de lois,
de normes,
de respect de l'environnement,
de délai d'étude,
d'interchangeabilité.
FC1: S'adapter au support
FC2: S'intégrer à l'architecture
FC3: Résister aux agressions de l'environnement
FC4: S'adapter à une installation domotique
FC5: Être compétitif sur le plan économique
Fonctionner discrètement (bruit)
Être fiable
FONCTION TECHNIQUE⚓
Lorsque l'analyse fonctionnelle a été réalisée, le constructeur doit procéder à l'analyse fonctionnelle technique.
Cette analyse fonctionnelle technique permet d'identifier l'ensemble des fonctions techniques nécessaires afin de répondre aux fonctions de services ou contraintes.
Les fonctions techniques n'intéressent pas l'utilisateur mais uniquement le technicien.

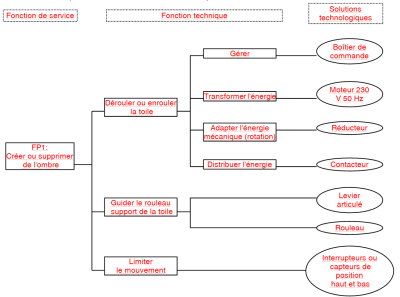

Elles seront organisées en différents niveaux dans un diagramme FAST.
FONCTION D'ESTIME⚓
C'est ce qui donne envie au consommateur d'acheter l'objet technique en créant un lien affectif.
Pour trouver la fonction d'estime d'un objet technique, nous devons nous poser la question suivante : « Pourquoi me plaît-il ?
SMARTPHONE⚓

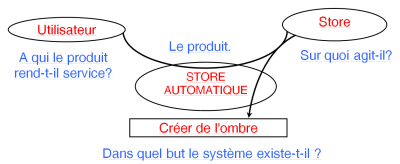

Diagramme bête à corne
Question⚓
A qui rend-il service ?
Sur quoi agit le produit ?
Dans quel but (fonction de base ou fonction principale) ?

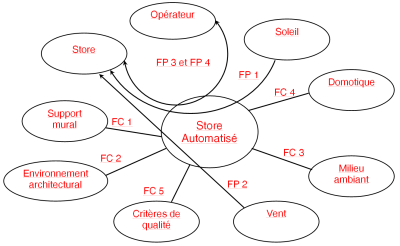

Diagramme Inter-acteurs
Question⚓
Quelle est ou sont les fonctions principales ?
Quelle est ou sont les fonctions contraintes ?
Diagramme FAST
Question⚓
Établir le diagramme FAST de la fonction FC5
