EXEMPLE 2⚓
CHAUFFAGE AUTOMATIQUE
Le système peut prendre deux états :
- chauffage arrêté
- chauffage en marche
Ces états dépendent de deux niveaux de température :
- température minimale 17°C
- température maximale 20°C
C'est en fonction de ces deux niveaux de température que le système passe d'un état à l'autre.

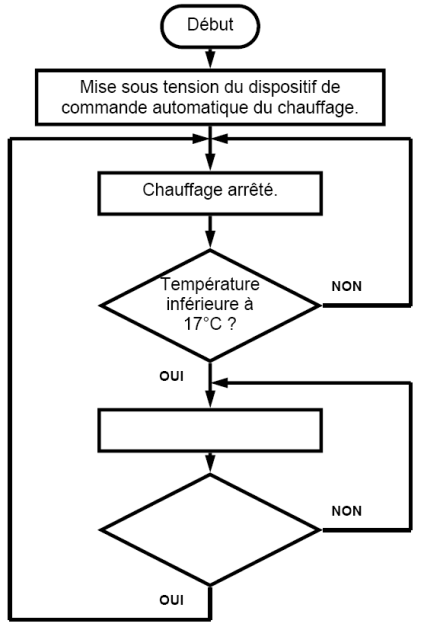

Compléter l'organigramme ci-dessous en vous aidant de la description détaillée du système.
Mise sous tension du dispositif de commande automatique du chauffage.
Le chauffage est arrêté.
Si la température est inférieure à 17°C, le chauffage est mis en marche.Si la température est supérieure à 20°C, le chauffage reste arrêté.
Tant que la température reste inférieure à 20°C, le chauffage reste en état de marche. Lorsque la température dépasse 20°C, le chauffage est arrêté et l'on se retrouve à l'étape 2.
