SÉRIE 1 DE TRAVAUX PRATIQUES⚓
TP1 : (Introduction) ALLUMER MANUELLEMENT UNE LAMPE⚓

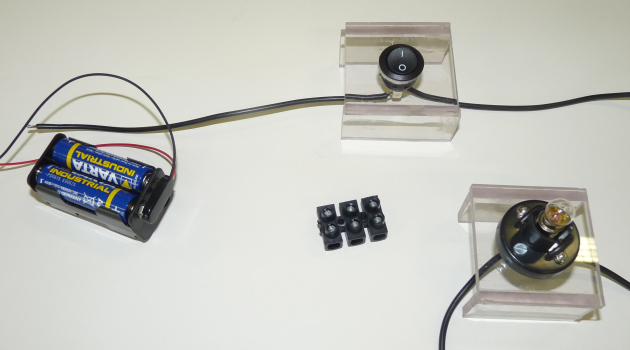

Vous avez à votre disposition du matériel pour construire un circuit électrique dont le but est de simuler un simple allumage.
Construire le circuit
Faire valider par le professeur
Compléter comme indiqué par l'enseignant le tableau du document réponse
A partir du cours sur les chaînes fonctionnelles compléter le schéma décrivant la chaîne d'énergie du circuit que vous venez de construire.
proposer une solution afin d'automatiser l'allumage de la lampe en fonction de la luminosité
Vous devrez rendre le document papier complété (téléchargez le ici) à l'aide de LibreOffice
Il faudra y insérer des photos de vos travaux.
Un document par élève.
TP2 : ALLUMER UNE LED PAR INTERMITTENCE AVEC LA CARTE ARDUINO⚓
Avant de commencer le montage et toute autre manipulation vous devez impérativement commencer par découvrir ce qu'est la carte ARDUINO.
A l'aide du matériel fourni construisez le montage suivant
Notez le nom de la broche sur laquelle est branchée la led
Démarrer le logiciel ARDUINO.(retrouvez de l'aide en cliquant ici)
A l'aide la vidéo suivante réalisez le programme permettant de faire allumer la LED par intermittence
Lorsque le contrat est rempli rajouter le module LED verte et réalisez le programme permettant de faire allumer le LED rouge 5 s puis la LED verte 1s.
Pas de document papier à rendre pour cette activité.
TP3 : ALLUMER AUTOMATIQUEMENT UNE LAMPE PAR DÉTECTION DE MOUVEMENT A PARTIR D'UNE CERTAINE PÉNOMBRE.⚓

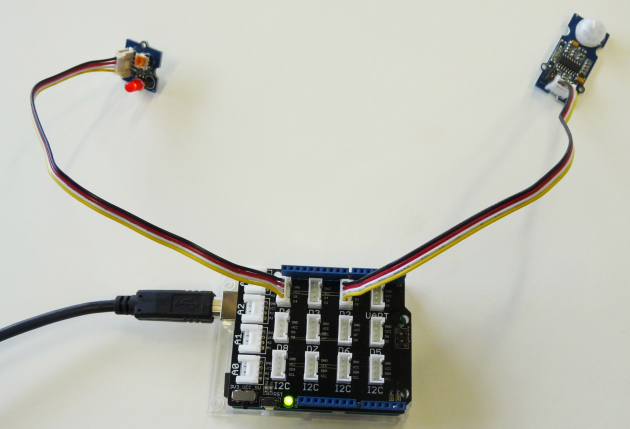

Vous avez à votre disposition du matériel pour construire un circuit électrique dont le but est de simuler un allumage lors du passage d'une personne devant le détecteur de mouvement .
Construire le circuit à l'aide des éléments mis à votre disposition
Compléter le logigramme (cliquer ici pour comprendre le logigramme)..
Démarrer le logiciel ARDUINO et concevoir le programme permettant l'allumage de la LED en tenant compte du cahier des charges et du logigramme (revoir le lancement du logiciel ARDUINO et la réalisation de votre premier programme)
Faire valider par le professeur
Après avoir réalisé le montage pour pouvoir allumer une lampe dont la tension est supérieure à 5V ,modifier le programme précédent (voir solution si nécessaire)
A partir du cours sur les chaînes fonctionnelles compléter le schéma décrivant la chaîne d'énergie du circuit que vous venez de construire.
Modifier le montage et le programme pour que la lampe ne s'allume que lorsque la luminosité est trop faible.
Vous devrez rendre le document papier complété à l'aide de LibreOffice
Il faudra y insérer des photos de vos travaux.
Un document par élève.
Complément : Pour aller plus loin
Pour ceux qui ont réalisé le montage "allumage à partir d'un seuil de luminosité", vous trouverez ici le programme si vous êtes bloqués.
