LA GAMME GROVE POUR ADUINO⚓
Le système Grove de Seeedstudio est un ensemble de composants plug-and-play open-source sans soudure qui simplifie l'étude et les prototypes électroniques en proposant une large gamme de capteurs et actionneurs.
Les modules sont enfichables sans soudure sur une Base Shield qui est connectée sur une carte Arduino.

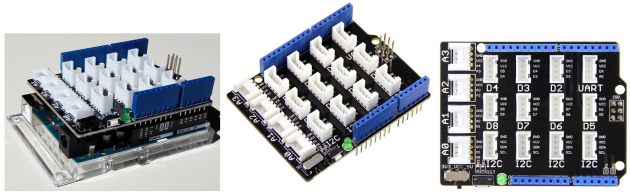

LE MODULE GROVE BASE SHIELD⚓
Le module Grove Base Shield est une carte d'interface permettant de raccorder facilement, rapidement et sans soudure les capteurs et les actionneurs Grove de Seeedstudio sur une carte compatible Arduino
Il est équipé de 16 connecteurs 4 broches dont :
4 entrées analogiques | 7 entrées-sorties logiques | 4 interfaces I2C | 1 interface UART. |
 |  |  |  |

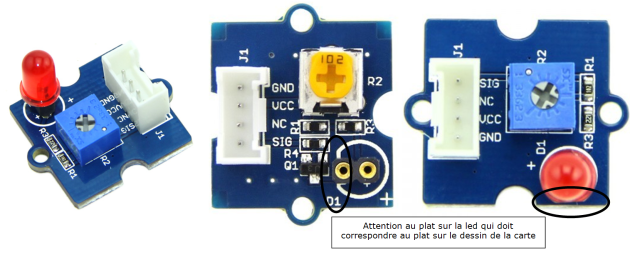

LE MODULE LED⚓
Ce module LED est compatible GROVE et permet d'allumer une led à partir d'une sortie logique du module BASE SHIELD.
Ce module se raccorde sur une sortie du GROVE BASE SHIELD via un câble 4 conducteurs inclus.
Alimentation: 3,3 ou 5 Vcc

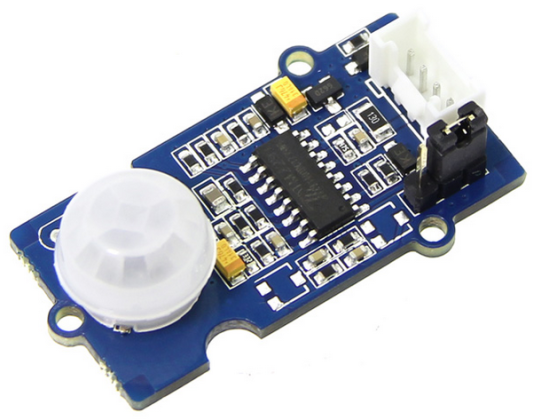

LE MODULE DÉTECTEUR DE MOUVEMENT⚓
Ce détecteur de mouvement compatible GROVE détecte les mouvements d'une personne ou d'un animal.
Ce module se raccorde sur une entrée digitale du GROVE BASE SHIELD via un câble 4 conducteurs inclus.
Portée maxi: 3 m maxi par défaut
Angle de détection: 120°
Temps de réponse: 1 s à 25 s
LE MODULE DÉTECTEUR DE LUMIÈRE⚓
Ce capteur de lumière compatible GROVE.
La tension de sortie analogique évolue de 0 à +Vcc en fonction de l'intensité lumineuse mesurée.
Ce module se raccorde sur une entrée analogique du GROVE BASE SHIELD via un câble 4 conducteurs inclus.
LE MODULE RELAIS⚓
Ce module relais compatible GROVE agit comme un interrupteur normalement ouvert (c'est à dire ouvert au repos, le courant ne passe pas) et permet de commuter des charges plus élevées que ce que permettent les cartes Arduino.
Ce module se raccorde sur une sortie digitale du GROVE BASE SHIELD via un câble 4 conducteurs inclus.
En position HIGH, la led s'allume et le relais fait contact.
Pouvoir de coupure: 10 A/250 Vac
LE MODULE MOFSET⚓
Ce module compatible GROVEvpermet de commuter une source externe de 5 à 15 Vcc à partir d'une sortie d'un microcontrôleur.
Il permet de commuter une charge jusqu'à une fréquence de 5 MHz (supérieur à une commutation via un relais classique).
Ce module se raccorde sur une sortie du GROVE BASE SHIELD via un câble 4 conducteurs inclus.
Source commutable: 5 à 15 Vcc/ 2A maxi
